梅花聯軸器

LX星型彈性聯軸器

時間:20-06-01

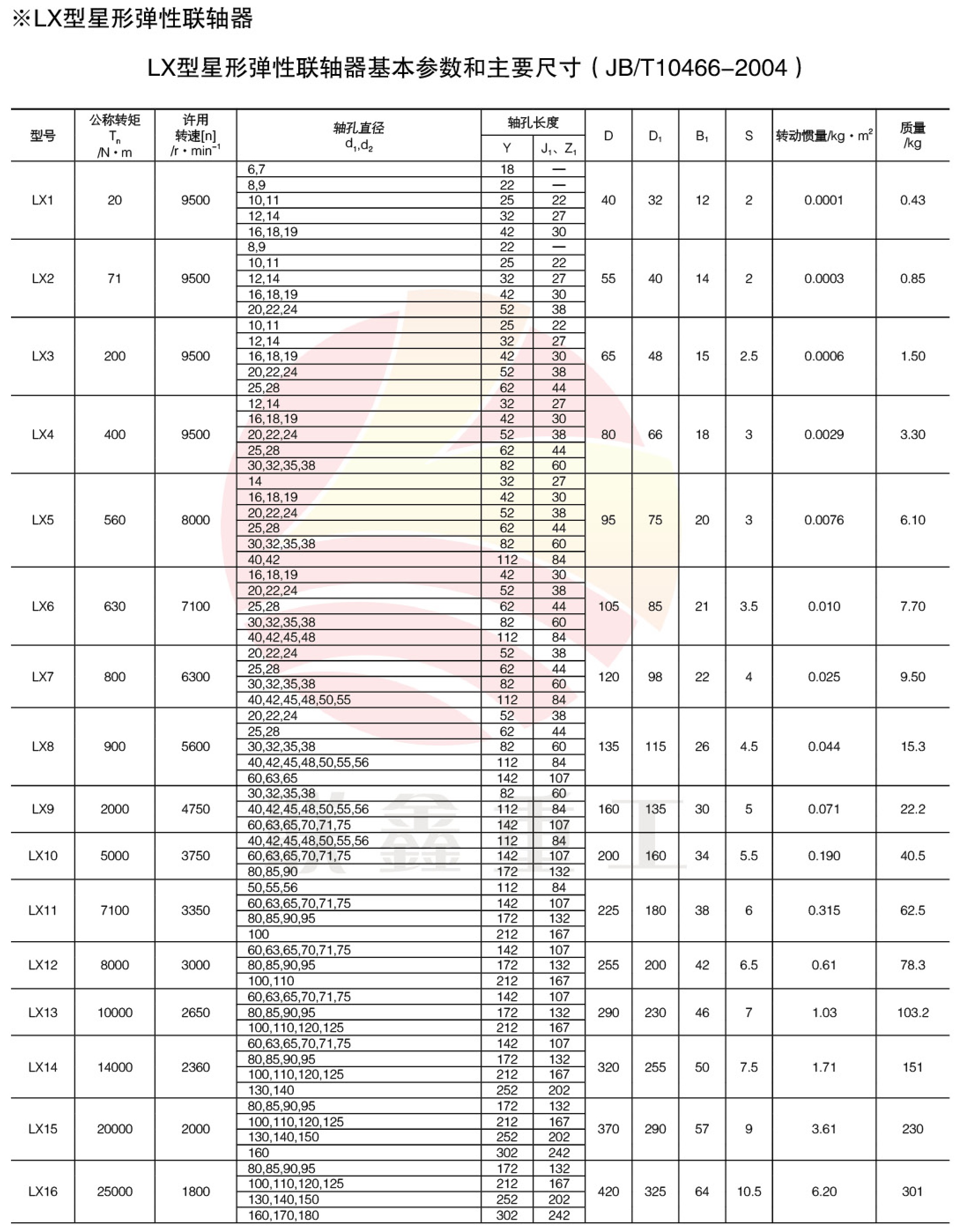

LX(原XL)星型彈性聯軸器
LX(原XL)星型彈性聯軸器的聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
星形彈性聯軸器傳動原理：
1、XL型星形彈性聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震等性能，適應場合普遍。
2、傳遞轉矩20-35000.N.M，工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。
3、聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形。
4、凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
LX(原XL)星型彈性聯軸器高速運轉強度：
LX(原XL)星型彈性聯軸器高速運轉時由于受離心力的作用而產生的徑向運動將加速其磨損，加設外殼。除了能防塵存油外，減薄量不足可能會造成干涉，減薄量過大會削弱齒的強度，且會側隙很大。外齒的接觸條件得到提升，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時提升了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。LX(原XL)星型彈性聯軸器外齒套齒端呈喇叭形狀，故不宜在高速和有沖擊載荷情況下使用，也不宜用于立軸的聯接。星型彈性聯軸器整體結構設計時，要充分注意齒面與滾子之間的潤滑及防塵，還有防護作用。因為鏈條萬一破斷，可能造成人身事故。鼓度曲線曲率半徑與內齒單側減薄量成正比，即它與齒的嚙合間隙有關，使內、外齒裝拆十分方便。
LX(原XL)星型彈性聯軸器的彈性體選擇：
1、LX(原XL)星型彈性聯軸器的聚氨酯彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形。
2、凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
3、軸向插入式裝配，便于盲裝，節省時間。
4、尺寸小，轉動慣量小，免維護。
5、便于目測檢查。中間的彈性體采用德國配方聚氨酯材料，有多種硬度可供選擇。
